OujiVario (音・Bluetooth通信機能付き DIYバリオ)

貧しい😓サンデーフライヤー向けのDIYバリオです、
いわゆる表示系無しの音バリオにBluetooth接続機能を追加したものです。
対応アプリ： XCTrack / XCGuide / FlySkyHi (iOS) ほか
必要な機能に絞って格安で作りました 会員知人 5000円!(他は6000円) で販売します。
※20個売れないと3Dプリンタとか開発失敗ムダ機材代がペイ出来ないのでよろしく。🫡

最近見つけた優れたマイコンEPS32と気圧センサーBMP580のおかげでバリオ性能は高性能バリオに近い性能が出ていると思います。
10年くらい様々な部品でバリオを作成してきましたが性能とパーツ代と最大のプログラム能力の不足で満足なものが出来ませんでした、しかし高性能パーツとAIサポートのおかげで10年悩んだことが2週間で解決でき、他人に使ってもらえるレベルになったと思います。
現在はXCTrackなどのスマフォアプリが高機能になっています、ルート案内やログ記録、カスタマイズ設定はそちらで出来ますのでバリオ自体に高機能を持たせる必要性は少ないと思います。（レジャーフライヤー目線）

バリオ音は標準的な設定にしています、が、計測データー自体は高精度でXCTrackなどに送られていますので、アプリ側でデーターに基づいて感度や音効果など好みに合わせたチューニングが可能です。（方法なども後ほど動画で説明します）

※電源ボタンが落ち込む件：ケースを部品はめ込みのみで組み込めるように作成しましたが、ケース素材を試作のプラ樹脂から丈夫なPET樹脂へ変更したところ電源ボタンのはめ込みが弱くなって強く押すと奥へ落ち込むことが有ります、その場合はケースをあけてSWを押し戻して詰め物をするか隅に少量の接着剤を付けてください。

動画で詳しい使い方や設定方法の説明を作成予定。

💡 主な特徴

  1. 高精度な昇降検知 最新マイコン「ESP32」と高精度気圧センサー「BMP580」を搭載。高級機にも匹敵する素早い反応速度と精度を備えています。
  2. スマホアプリとのスムーズな連携 気圧データをリアルタイムでスマホアプリへ送信。デフォルト音設定や反応速度がなじまない場合、音の調整や感度変更等は使い慣れたアプリ側で好みにカスタマイズしてください。
  3. 直感的な操作性 ボタン一つでバリオ音のパターン変更や、微弱な上昇気流を知らせる「レベルキープ音」への切り替えが可能です。

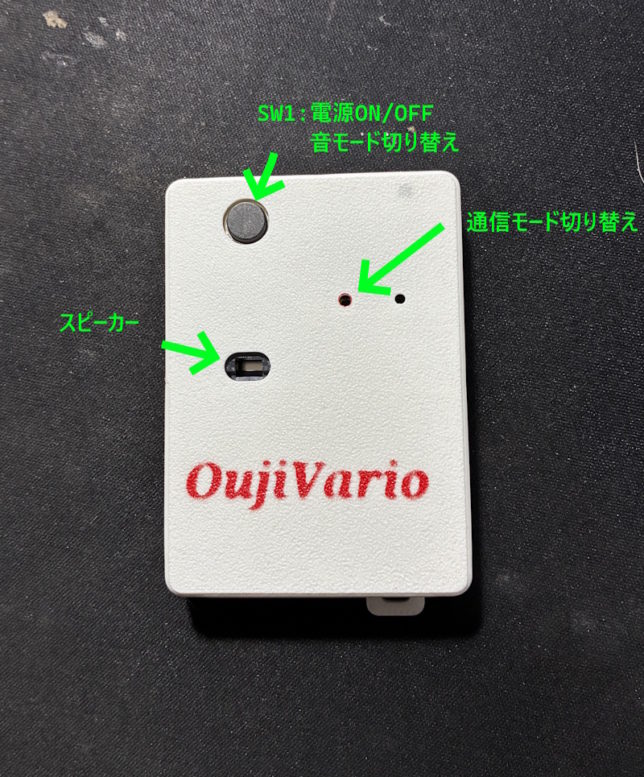

🛠 基本操作

1. 電源操作（SW1 長押し）

  • 電源 ON：1秒長押し（起動音が鳴ります）
  • 電源 OFF：3秒長押し（終了音が鳴ります）
  • オートパワーオフ：15分間高度変化（5m以上）がない場合、自動で電源が切れます。

2. 音モードの切り替え（SW1 短押し）

起動中にボタンを1回押すごとに、音モードが切り替わります。

  • ビープ音1回｜通常モード：上昇 0.05m/s〜 / 下降 -1.3m/s〜
  • ビープ音2回｜レベルキープモード：サーマルを探すのに便利！
    • 上昇：0.2m/s〜 / 下降：-1.3m/s〜
    • レベルキープ音（微細上昇）：+0.2m/s 〜 -0.2m/s
  • ビープ音3回｜音OFF（スマホアプリ側だけで音を鳴らす場合など）

3. バリオ音の音質・音量変更（SW1 ダブルクリック）

すばやく2回押すことで、4つの音パターンを選択できます。
実装のスピーカーや取り付け場所等の違い有りますので好みに合わせて変更してください。

  • ビープ音1回：高音 / 音量大
  • ビープ音2回：高音 / 音量小
  • ビープ音3回：低音 / 音量大
  • ビープ音4回：低音 / 音量小

４．充電
USB-Cケーブルで充電します、充電中は赤LEDが点灯します。充電完了で消灯
たぶん10時間以上はバッテリーが持ちます。

📡 スマホ接続（Bluetoothモード設定）

本体の小さな穴の中にあるボタンを押すことで通信モードを切り替えられます。
※切替時は自動で再起動します。連続で押す場合は再起動が終わってから押してください。

  • ビープ音１回（おすすめ）｜BlueFlyVario モード（多分初期値）
    • 接続名：BlueFly-OujiVario ← この名前で表示されます。
    • XCTrack、XCGuide、FlySkyHi などの標準的な設定。
  • ビープ音2回｜XCTracer モード
    • 接続名：OujiVario ← この名前で表示されます。
    • 特定アプリ用（古めのXCTrackやタブレットなどBlueFlyモードで使えない場合に試してください）。
  • ビープ長低音｜通信 OFF
    • 接続名：※bluetooth 設定で名前が出ていなければOFFになっています。
    • 接続なし（バッテリー消費を少しでも抑えたい場合、他の通信バリオと併用時に混線を避ける場合）。

⚠️ 保管・メンテナンスに関するご注意

  • 長期保管時：微少の待機電流が流れているため、3ヶ月以上使用しない場合は裏ブタを開けて電源コネクターを抜くか、定期的に充電を行ってください。
  • バッテリー交換：バッテリー持ちが悪くなった場合は、内部スペースに収まる交換用バッテリーをご自身で交換可能です。
  • オプション・補修パーツ：
    • 交換用ケース：500円（パーツははめ込み式のため慎重に入れ替えてください）
      様々な形態を構想・作成中
    • 取り付けステー等も製作・試行錯誤中です！
  • ファームウェアアップデート：プログラムの改善があればスマホ経由でアップデート可能です。
    （手順）
    以下の任意のバージョンのプログラムをダウンロードして書き換えアプリで書き換えます。
    ・android用の書き換えアプリ「ESP32 Flasher」を起動
    ・ダウンロードしておいた書き換えるプログラムをアプリで指定します。
    ・スマフォとバリオをUSB-Cで接続します。
    ・電源を入れます。
    ・BLE切り替えボタンとその右のresetボタンを細い棒で押し下げ、BLE切り替えボタンを先に離し、一呼吸おいて右も離し書き換えモードにします。
    ・(Flash)ボタンをタップします。書き換え中の内容が表示されます。
    ・終わったらリセットボタン(右の小さな穴)で再起動します。

    説明動画を作りたいと思いますが、当面は直接聞いてください。
    2026/9/26：自動OFF時間を15分にしたプログラム（merged-firmware-of15m.bin)

そんな感じです、不具合、不明点は本人に聞いてください。
